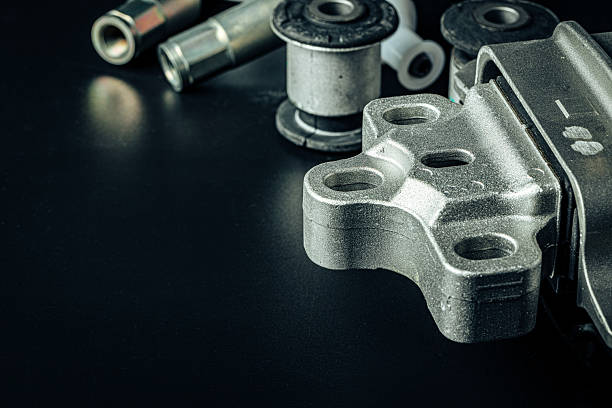

कंट्रोल आर्म बुशिंग्जच्या स्ट्रक्चरल डिझाईनमध्ये लक्षणीय उत्क्रांती झाली आहे—साध्या सॉलिड रबर ब्लॉक्सपासून ते अत्यंत क्लिष्ट कंपोझिट आर्किटेक्चर्सपर्यंत. या परिवर्तनाचा मुख्य ड्रायव्हर एकाच वेळी तीन वाढत्या मागणी असलेल्या कार्यक्षमतेच्या गरजा पूर्ण करण्याची गरज आहे: उत्कृष्ट कंपन अलगाव आणि डॅम्पिंग, अचूक गती मर्यादित करणे आणि डिबॉन्डिंग किंवा फाडण्याविरूद्ध विश्वसनीय दीर्घकालीन टिकाऊपणा (VDI कंट्रोल आर्म बुशिंग 357407182 याला अपवाद नाही). सुरुवातीच्या बुशिंग्ज सामान्यत: घनदाट दंडगोलाकार किंवा शंकूच्या आकाराचे रबर बॉडी होते जे भार शोषण्यासाठी पूर्णपणे सामग्रीच्या संकुचित आणि कातरण्याच्या विकृतीवर अवलंबून असत. तथापि, उच्च-लोड, बहु-अक्षीय डायनॅमिक परिस्थितीत, हे डिझाइन गंभीर ताण एकाग्रतेसाठी प्रवण होते, ज्यामुळे अकाली फाटणे किंवा कायमचा सेट होतो. आधुनिक अभियांत्रिकीने सूक्ष्म संरचनात्मक नवकल्पनांद्वारे या मर्यादांवर मात केली आहे—जसे की पोकळी आणि घन क्षेत्रांचे धोरणात्मक संयोजन, असममित पोकळी मांडणी, एकात्मिक बंप स्टॉप्स आणि आर्क-कॉन्टुर्ड विरूपण छिद्रे—एकसमान ताण वितरण, विकृतीचे अचूक नियंत्रण आणि विकृती मोडमध्ये अपयशाचे अचूक नियंत्रण सक्षम करणे. ऑटोमोटिव्ह चेसिस पेटंट आणि तांत्रिक कागदपत्रांमध्ये विस्तृतपणे दस्तऐवजीकरण केलेले हे डिझाइन तत्त्वज्ञान आता प्रीमियम सस्पेंशन बुशिंगसाठी मानक नमुना बनले आहे.
पोकळी आणि घन प्रदेशांचे संयोजन समकालीन नियंत्रण आर्म बुशिंगमधील सर्वात मूलभूत परंतु क्रांतिकारक संरचनात्मक प्रगती दर्शवते. पूर्णपणे घन रबर बुशिंगमध्ये, कॉम्प्रेशनमुळे कोरमध्ये त्रिअक्षीय ताण एकाग्रता निर्माण होते, जेथे स्थानिक ताण अनेकदा सामग्रीच्या अंतिम वाढीपेक्षा जास्त असतो, ज्यामुळे पोकळ्या निर्माण होणे क्रॅक होते. तणाव किंवा टॉर्शन अंतर्गत, पृष्ठभाग फाटणे बाह्य स्तरांवर सहजपणे होते. अंतर्गत पोकळ्यांचा परिचय करून, रबर बॉडी प्रभावीपणे अनेक अर्ध-स्वतंत्र "ठोस खांब" किंवा "लोड-बेअरिंग भिंती" मध्ये विभागली जाते. हे घन विभाग प्रामुख्याने रेडियल आणि टॉर्शनल कडकपणा प्रदान करतात, तर पोकळी "तणाव-निवारण क्षेत्र" म्हणून कार्य करतात, ज्यामुळे रबरला कॉम्प्रेशन दरम्यान शून्यामध्ये मुक्तपणे विस्तारित होण्यास अनुमती देते - स्थानिक शिखर तणाव नाटकीयरित्या कमी करते. पोकळी कमी-फ्रिक्वेंसी, मोठ्या-विस्थापन इनपुट (उदा., खड्डे किंवा गती अडथळे) अंतर्गत अनुपालन देखील लक्षणीयरीत्या वाढवतात, उच्च-फ्रिक्वेंसी, लहान-ॲम्प्लीट्यूड कंपनांमध्ये पुरेसा गतिशील कडकपणा राखून, राइड आरामात सुधारणा करतात. असंख्य पेटंट्स स्पष्टपणे सांगतात की पोकळीचे प्रमाण प्रमाण (सामान्यत: 20-40%) आणि अवकाशीय वितरण तंतोतंत नियंत्रित करून, कॉम्प्रेशन दरम्यान जास्तीत जास्त वॉन मिसेसचा ताण 30% पेक्षा कमी केला जाऊ शकतो, ज्यामुळे थकवा क्रॅक सुरू होण्यास प्रभावीपणे विलंब होतो.
असममित पोकळीची रचना ही संकल्पना अधिक सुरेख ऑप्टिमायझेशनकडे घेऊन जाते. पारंपारिक सममितीय पोकळी-जसे की मध्यवर्ती गोल छिद्र किंवा समान रीतीने अंतर असलेली लहान छिद्रे-एकूण तणाव सुधारतात परंतु वास्तविक-जागतिक नियंत्रण आर्म बुशिंगद्वारे अनुभवलेल्या अंतर्निहित असममित बहु-अक्षीय भारांना संबोधित करू शकत नाहीत: अनुदैर्ध्य प्रभाव (उदा. ब्रेकिंग) बहुतेक वेळा स्टेरल कॉर्नरिंग फोर्सेस, स्टीयर कॉर्नरिंग फोर्सेस पेक्षा जास्त मोठे असतात. असममित पोकळी जाणूनबुजून पोकळीचे स्थान ऑफसेट करतात, पोकळीचा आकार बदलतात (उदा. लंबवर्तुळाकार, चंद्रकोर किंवा ट्रॅपेझॉइडल), किंवा विशिष्ट दिशांमध्ये कडकपणा निवडकपणे मऊ करण्यासाठी पोकळीची खोली बदलते. उदाहरणार्थ, समोरच्या लोअर कंट्रोल आर्म बुशिंगमध्ये, एक मोठी पोकळी बहुतेक वेळा पुढे रेखांशाच्या बाजूला ठेवली जाते, ज्यामुळे ब्रेकिंग दरम्यान रबर पोकळीमध्ये अधिक सहजपणे विकृत होऊ शकते- ज्यामुळे शॉक शोषण्यासाठी रेखांशाचा कडकपणा कमी होतो. दरम्यान, अचूक स्टीयरिंग प्रतिसादासाठी उच्च पार्श्व कडकपणा सुनिश्चित करण्यासाठी अधिक घन सामग्री पार्श्वभागी ठेवली जाते. हा असममित दृष्टीकोन रेडियल, अक्षीय आणि टॉर्शियल कडकपणाचे स्वतंत्र ट्यूनिंग सक्षम करतो, "दिशात्मक अनुपालन" साध्य करतो: दिशानिर्देशांमध्ये मऊ जेथे आराम महत्त्वाचा असतो, जेथे अचूकता हाताळणे आवश्यक असते तेथे कठोर.
बंप स्टॉपचे एकत्रीकरण हे आणखी एक महत्त्वाचे उत्क्रांतीचे पाऊल आहे. सुरुवातीच्या डिझाईन्स पूर्णपणे बाह्य मेटल स्टॉपवर किंवा प्रवास प्रतिबंधासाठी स्वतः नियंत्रण आर्मवर भौमितिक मर्यादांवर अवलंबून होत्या—धातू-टू-मेटल प्रभाव आवाज आणि प्रवेगक पोशाख यांना प्रवण. आधुनिक बुशिंग्स थेट मोल्ड रबर बंप बुशिंग बॉडीच्या आतील भागात किंवा टोकांमध्ये थांबतात, ज्यामुळे एक प्रगतीशील कठोरता संक्रमण तयार होते. हाताच्या लहान कोनांवर, फक्त मुख्य रबर घटक उशीसाठी विकृत होतो; कोन थ्रेशोल्डच्या पलीकडे वाढत असताना, बंप स्टॉप गुंततो आणि संकुचित होतो. त्याची कडकपणा मुख्य रबरपेक्षा सामान्यत: जास्त असते, तीक्ष्ण दुय्यम कडकपणा वाढवते - दोन-टप्प्यांवरील "मऊ-नंतर-कठोर" मर्यादित वर्तनाची जाणीव होते. ही रचना थेट धातूचा संपर्क काढून टाकते आणि काळजीपूर्वक आकाराच्या बंप स्टॉप भूमितीद्वारे (उदा. शंकूच्या आकाराचे किंवा स्टेप केलेले प्रोफाइल), स्थानिकीकृत ओव्हर-स्क्विजिंग आणि फाटणे टाळण्यासाठी कॉम्प्रेशन दरम्यान तणाव वितरण नियंत्रित करते. अभियांत्रिकी अभ्यास सातत्याने दाखवतात की चांगल्या प्रकारे डिझाइन केलेले एकात्मिक बंप स्टॉप पूर्ण प्रवासात 40% पेक्षा जास्त ताण कमी करू शकतात, ज्यामुळे एकूण टिकाऊपणा लक्षणीय वाढतो.
आर्क-कॉन्टूर्ड विरूपण छिद्रे उत्कृष्ट प्रमाणात मायक्रोस्ट्रक्चरल ऑप्टिमायझेशनचे उदाहरण देतात. तीक्ष्ण कोपरे किंवा काटकोन किनारी असलेल्या पारंपारिक पोकळ्या विकृतीच्या वेळी तीव्र ताण एकाग्रता निर्माण करतात- टोकावरील स्थानिक ताण सरासरीच्या कित्येक पट असू शकतो, ज्यामुळे ते एक प्रमुख क्रॅक इनिशिएशन साइट बनते. आर्क-कॉन्टूर्ड होल सर्व पोकळीच्या कडांना मोठ्या फिलेट्स (सामान्यत: भोक व्यासाच्या 20-50%) गोलाकार करून आणि घन-पोकळीच्या इंटरफेसमध्ये गुळगुळीत S-वक्र किंवा पॅराबॉलिक संक्रमण वापरून हा धोका दूर करतात. हे वक्र पृष्ठभागावर ताण एकसमानपणे पसरण्यास अनुमती देते. मर्यादित घटक विश्लेषण (एफईए) असे दर्शविते की अशा चाप संक्रमणांमुळे पोकळीच्या काठावरील मुख्य ताण 50-70% कमी होतो, ज्यामुळे अश्रू प्रतिरोधकता मोठ्या प्रमाणात वाढते. याव्यतिरिक्त, हे विकृत छिद्र "मार्गदर्शित प्रवाह चॅनेल" म्हणून कार्य करतात: दिशात्मक कॉम्प्रेशन अंतर्गत, रबर प्राधान्याने पोकळीत वाहते, पुढील परिष्कृत अनुपालन आणि मर्यादित वैशिष्ट्ये.
या मायक्रोस्ट्रक्चरल वैशिष्ट्यांचा समन्वयात्मक वापर आधुनिक नियंत्रण आर्म बुशिंगला संरचनात्मक स्तरावर बहु-उद्देशीय सह-अनुकूलन साध्य करण्यास सक्षम करते:
● पोकळी + घन एकीकरण जागतिक तणाव एकसमान करते;
● असममित पोकळी दिशात्मक कडकपणा ट्यूनिंग सक्षम करते;
● एकात्मिक बंप स्टॉप सुरक्षित, प्रगतीशील प्रवास मर्यादा प्रदान करतात;
● आर्क-कॉन्टुर्ड संक्रमणे स्थानिक फाटणे टाळतात.
पेटंट आणि अभियांत्रिकी प्रमाणीकरण सातत्याने पुष्टी करतात की या डिझाइन तत्त्वांचा समावेश करणारे बुशिंग्स समान रोड लोड स्पेक्ट्रा अंतर्गत 1-3× जास्त थकवा जीवन प्रदर्शित करतात-सामान्यत: सेवा जीवन 100,000 किमी ते 250,000-300,000+ किमी पर्यंत वाढवतात-जेव्हा उत्तम संतुलन साधणे, NH आणि दोन हातांमध्ये उच्च संतुलन साधणे. "पॅसिव्ह लोड बेअरिंग" वरून "सक्रिय विकृती मार्गदर्शन" कडे हे शिफ्ट कंट्रोल आर्म बुशिंग स्ट्रक्चरल इव्होल्यूशनच्या मूळ तर्काला मूर्त रूप देते—आणि मायक्रो-स्केलवर ऑटोमोटिव्ह अभियांत्रिकीचे मटेरियल मर्यादेचे अचूक प्रभुत्व प्रतिबिंबित करते (VDI कंट्रोल आर्म बुशिंग 357407182 ऑर्डरमध्ये आपले स्वागत आहे!).
